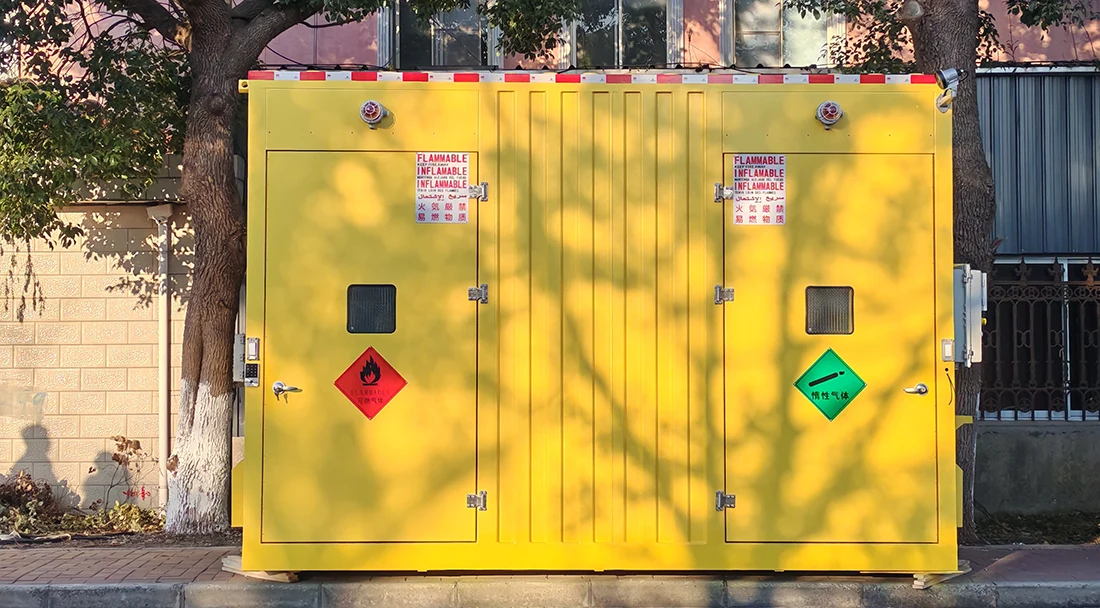

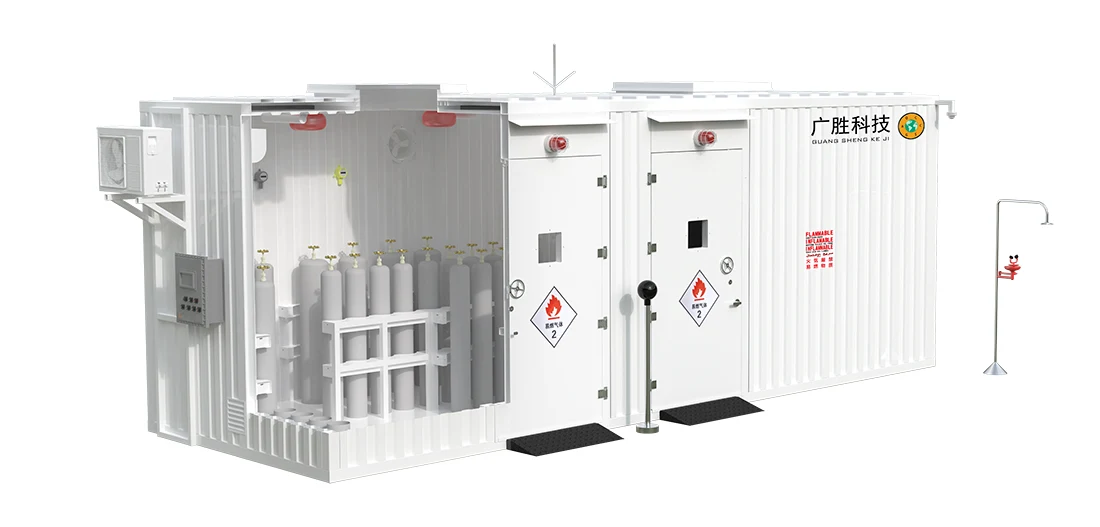

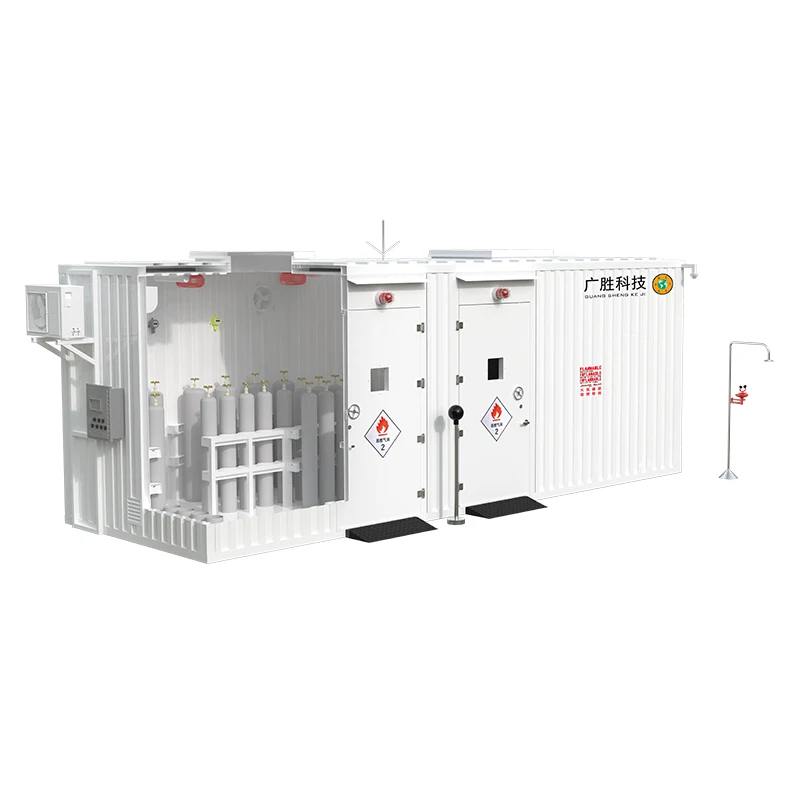

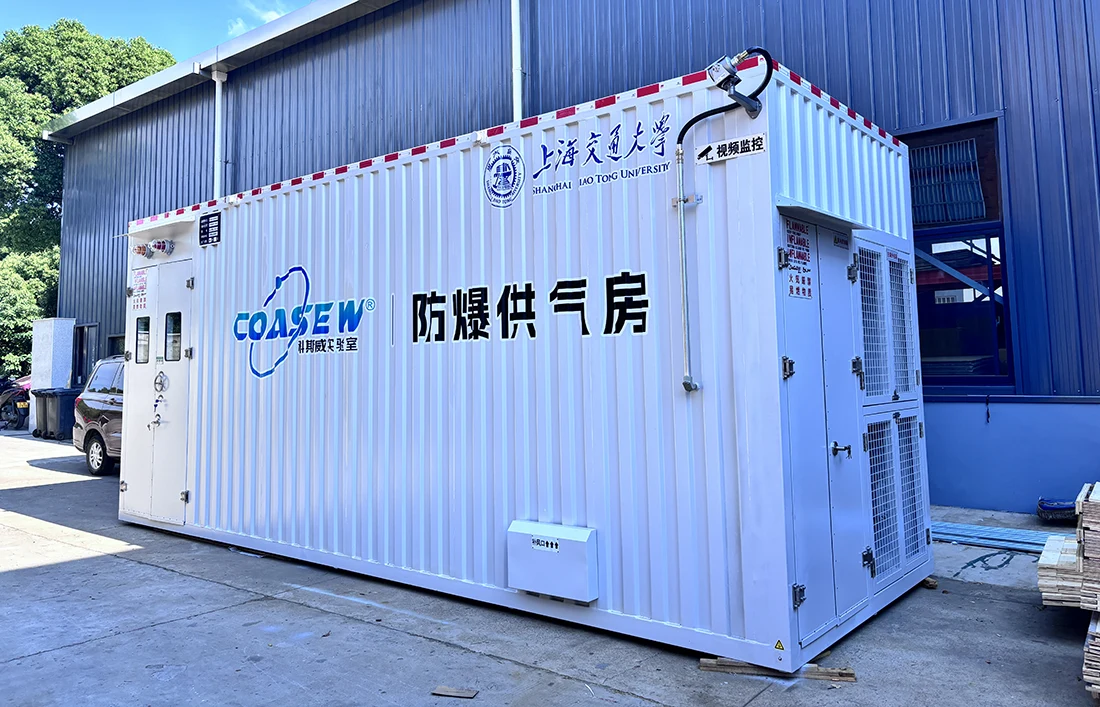

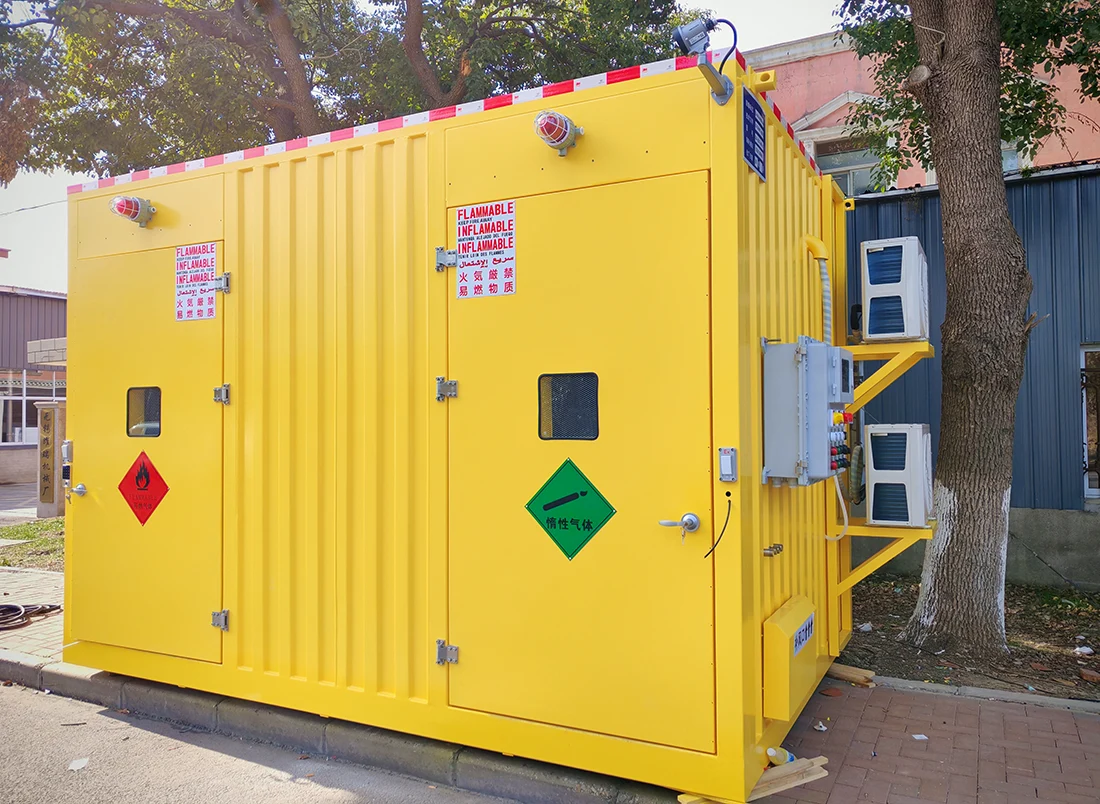

Plahvatuskindel gaasiballooni hoiukonteinerite ladu

Seerianumber

Struktuuri nimi

Funktsioon, parameetrite kirjeldus ja konfiguratsioon

1

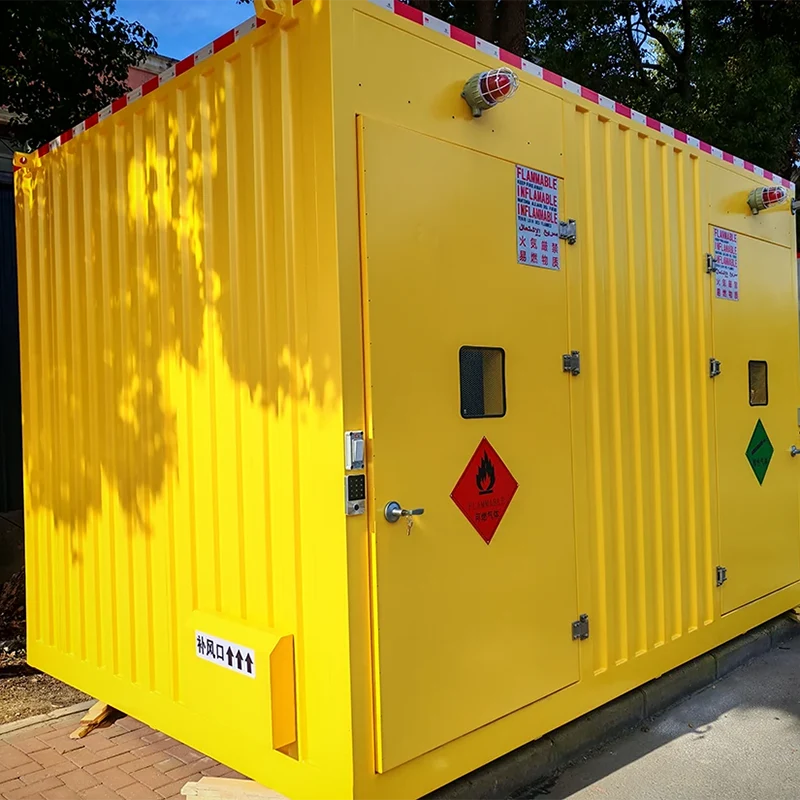

Kabinet

Kapi raam on peamiselt valmistatud 2,0 mm Corten A-st terasplaadid. Väliskapp koosneb terasraamist, vertikaalselt gofreeritud külg - paneelid ja ots - paneelid ning horisontaalselt ja vertikaalselt gofreeritud ülaosa - paneelid, mis kõik on pressitud külmvaltsitud terasest taldrikud. Kogu korpuse välispind on pihustatud roostevastase värviga, siseseinad on kaetud korrosioonivastase värviga ja põhi on pihustatud polütetrafluoroetüleeniga. Kogu kapis on korrosioonivastane võimeid.
Kapi siseseinas on kasutatud A klassi tule- ja soojusisolatsiooni materjalid, mille isolatsioonikihi paksus on ≥150 mm.
Plahvatuse korral on kapi pealisosa varustatud plahvatus-ventilatsiooniga paneelid, 3 plahvatusega - õhutusava suurusega 1,1 * 1,1 m ja surve-reljeefi pindala on ≥0,11m²/m³. Survevaba pind on kujundatud vastavalt BGV B4 standardile. Plahvatuse kaaned - tuulutus paneelid on lõdvalt paigaldatud fikseeritud kettidega ja kukuvad automaatselt maha tagasi pärast rõhu leevendamist. Plahvatus - õhutuspaneelid on varustatud lumevarikatused vihma ja lume vältimiseks. Plahvatus - õhutusrõhk on 580 MPa.
Kapi uks on valmistatud ühe- või komposiitmaterjalidest, millel on sellised funktsioonid tulekindel, välgukindel, antistaatiline, korrosioonivastane ja mitte - sädemeid tekitav. See on varustatud sisemise tulekustutusvarraslukuga. Kui ukse avamiseks kasutatakse tõukurit, käivitab see 100 detsibelli lingitud häire helisignaal. Tulekahju ja erinevate hädaolukordade korral see tagab, et suur hulk inimesi kabinetis saab kiiresti ja ohutult põgeneda. Uks avaneb evakuatsiooni suunas ja seda saab avada seestpoolt.

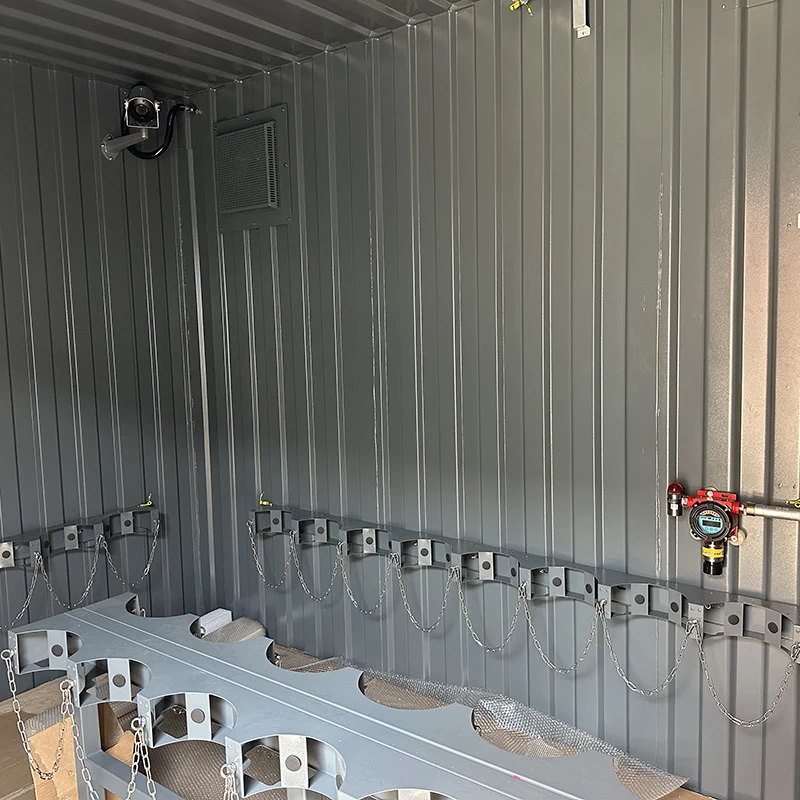

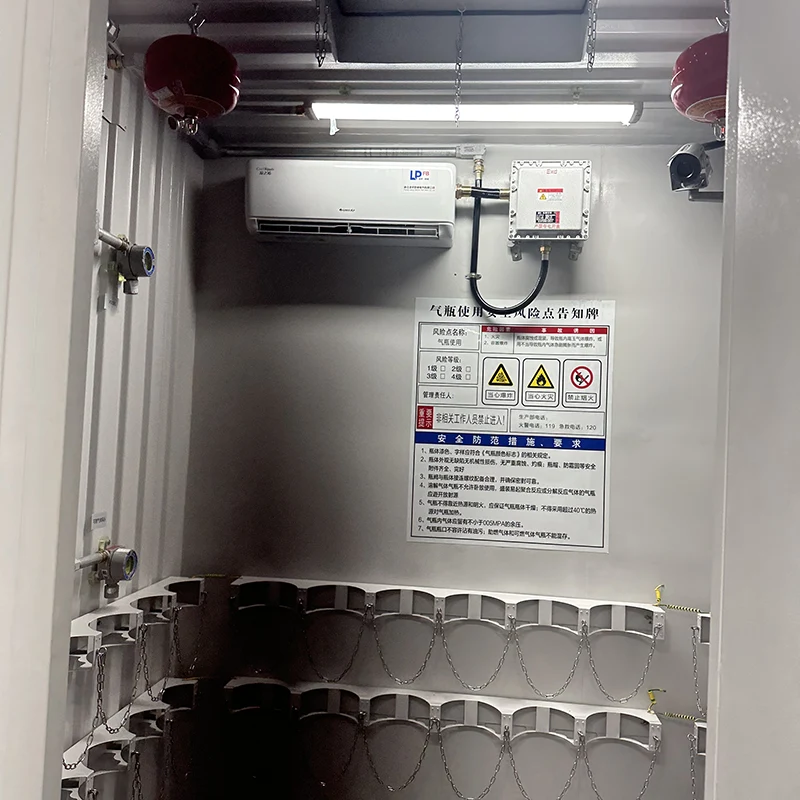

Kapi sees on gaasiballooni kinnitusklambrid gaasi kinnitamiseks silindrid.

2

Intelligentne juhtimissüsteem

2.1 Juhtsüsteem on varustatud 7-tollise täis - värviline ekraan, mis suudab reaalselt kuvada erinevate parameetrite olekut - aega.
2.2 Kogu seadmeid juhib tsentraalselt mikroarvutisüsteem. Vastavalt kliendi poolt määratud parameetritele arvutisüsteem automaatselt ja reaalajas tuvastab iga anduri parameetrid ja juhib selliseid funktsioone nagu juurdepääsukontroll, valgustus, varane hoiatus ja alarm, ja temperatuuri reguleerimine.
2.3 Võimaliku ohu korral aktiveerib juhtimissüsteem helisignaali ja visuaalne alarm. Äratusheli on üle 85 detsibelli, mis tagab pika - kauguse varajane hoiatus.

3

Sisemine salvestussüsteem

Sisemine Salvestussüsteem
3.1 gaas Silindri kinnitusklambrid: 45 komplekti

4

Ventilatsiooni- ja väljalaskesüsteem

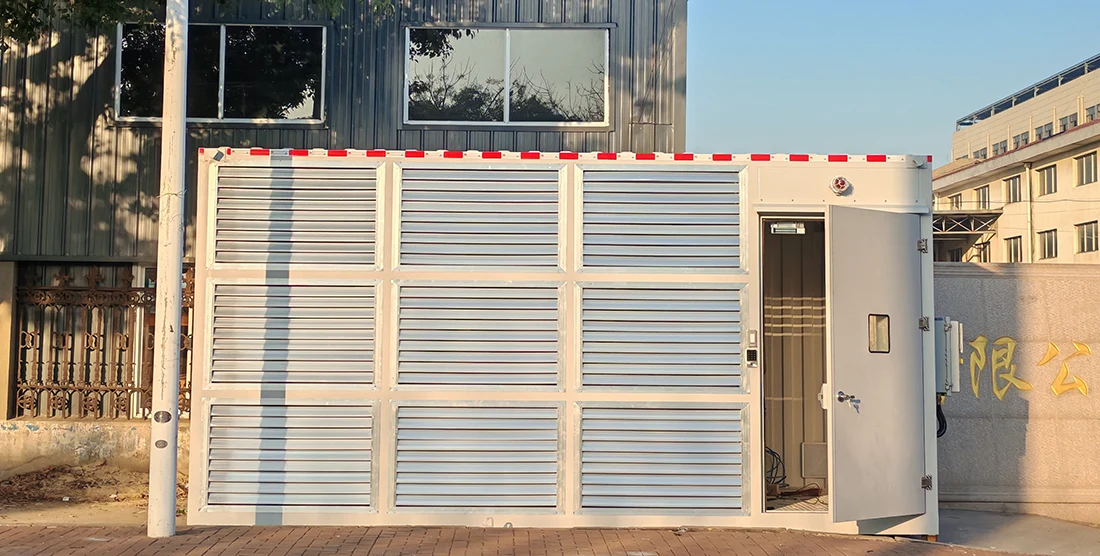

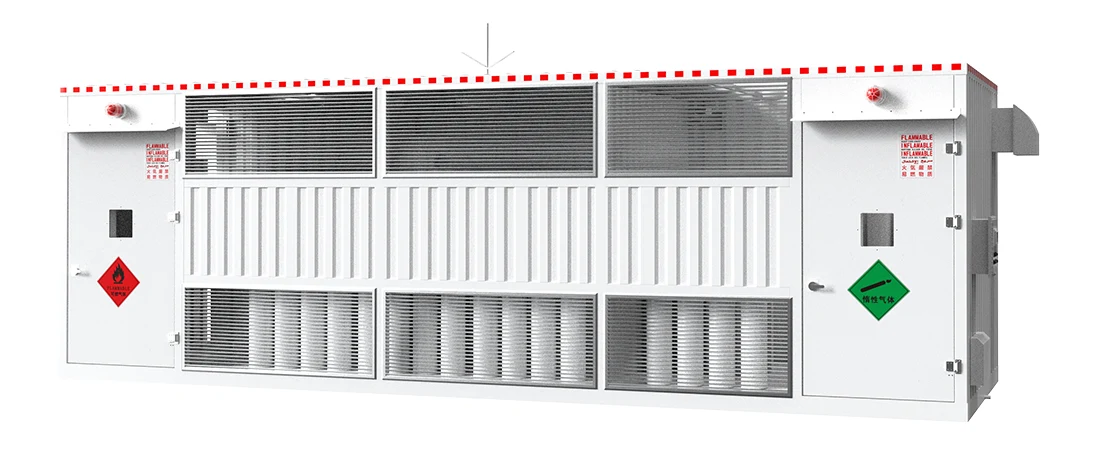

Ventilatsiooni- ja väljatõmbesüsteem koosneb 4 ventilatsioonist luugid ja ventilatsioonikollektorid.
4.1 Kapi sisse paigaldatakse ventilatsioonirestid ning putuka- ja näriliste eest kaitsvad võrgud on seatud õhu sisselaskeavade ribide sisse.

5

Temperatuuri reguleerimise süsteem

Temperatuuri reguleerimise süsteem koosneb täielikust - sisemine - sein - tulekindel ja soojus - isolatsioonikiht ja 3 plahvatuskindel kliimaseadmed.
5.1 Paigaldatakse A 50mm paksune A-klassi tule- ja soojusisolatsioonikiht kapi sisesein, et vältida sisetemperatuuri ülekuumenemist päikesevalguse käes.

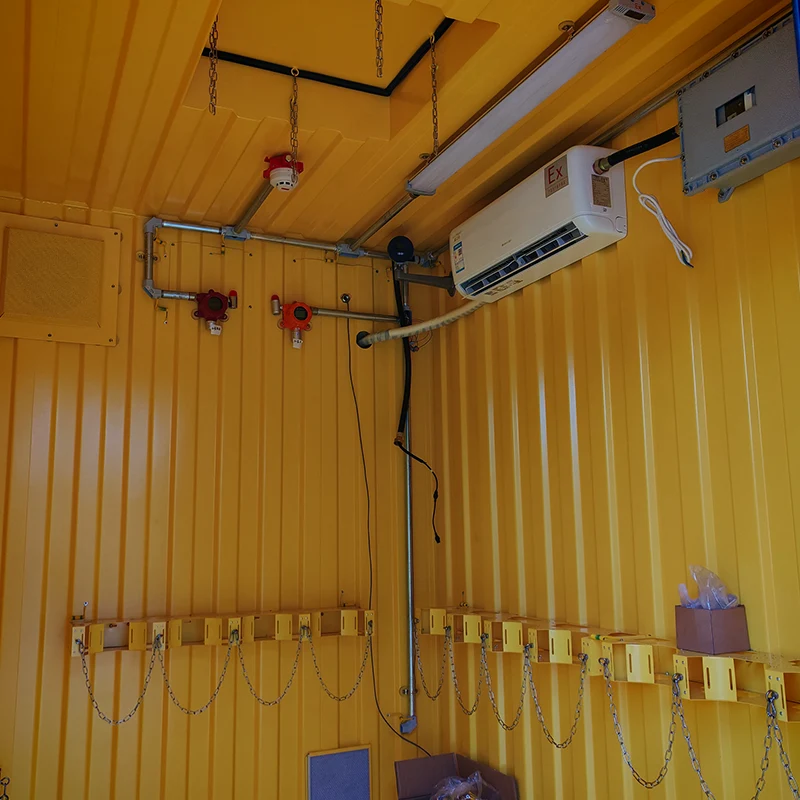

5.2 Plahvatuskindlad kliimaseadmed on paigaldatud kapi sisse vähendab tõhusalt sisetemperatuuri, kui toatemperatuur on liiga kõrge kõrge.
5.3 Nõuded plahvatuskindlatele split-tüüpi kliimaseadmetele (aknaüksused on rangelt keelatud, vibratsiooni- ja müravastane on nõutavad):
Nimipinge: 220V 50Hz
Nimivool jahutamiseks/kütmiseks: 10,7/16,5A
Veekindluse reiting: 1P * 4
Müra (sees/väljas): 40/59dB

6

Plahvatuskindel toitesüsteem

Plahvatuskindel toitesüsteem koosneb 1 plahvatuskindel jaotuskast, 3 plahvatuskindlat tuld ja 3 plahvatuskindlad avariituled.
6.1 Peamise juhtjaotuskarbi kest on valmistatud alumiiniumisulamist ja kaetud epoksüvaiguga.
6.2 Sisevalgustuses kasutatakse plahvatuskindlaid luminofoorlampe ja Väljapääsude juurde on paigaldatud plahvatuskindlad avariivalgustid.
6.3 Sisemine temperatuuriandur, kliimaseadmed ja põlevgaas kõik andurid on loodud plahvatuskindlate funktsioonidega.
6.4 Sisemise vooluahela juhtmestik on seatud plahvatuskindlalt nõuded.

7

Tulekustutus- ja tulekustutussüsteem

7.1 Kolm automaatse tulekustutuskomplekti seadmed on paigaldatud kapi ülaossa. Kui tulekahju temperatuur tõuseb, on kuivpulber tulekustutusseadmes väljutatakse düüsist lämmastiku toimel tulekahju kustutamiseks. The tulekustutusseadmel on kiire tulekustutusomadused kiirus ja ohutu kasutamine.

8

Elektrostaatilise kaitse seade

8.1 Inimkeha elektrostaatilise vabastamise kolonn on seatud kapi uks, mis on ühendatud kapi korpusega. Personal saavad seda enne sisenemist puudutada, et vabastada keha staatiline laeng elektrostaatiliste ohtude vältimiseks.
8.2 Peamiselt paigaldatakse iseseisev pikse- ja liigpingekaitse toiteallika pääsupunkt elektrostaatiliste ohtude vältimiseks.
8.3 Elektrostaatiline vabastussüsteem koosneb kolmest nurgast 2500 * 50 * 5 mm triikrauad, mis on sisestatud otse maasse, et tagada kapi staatilisus elekter on alla 4Ω.

9

Videovalvesüsteem

9.1 Üks plahvatuskindel videovalvekaamera on paigaldatud igasse kappi ülikõrglahutusega 960P eraldusvõimega ja öine infrapuna seire funktsioon.
9.2 Üks ülikõrglahutusega 960p perifeerne valvekaamera on paigaldatud väljapoole.
9.3 Kooli põhivõrguga ühendamiseks on reserveeritud RJ45 võrguport seiresüsteem.
9.4 Videovalvesüsteemil on salvestus- ja mälufunktsioon, mis saab salvestada rohkem kui ühe kuu seireandmeid ja neid saab vaadata edasi mobiiltelefonid ja arvutid igal ajal.

10

Kaugjälgimissüsteem

10.1 Iga niiskusindikaatori komplekt, a temperatuuriandur, põlevgaasi seireseade ja kapi sisse on paigaldatud suitsuandur, LED kohapealsete andmetega kuvamisfunktsioon kapi sisekeskkonna jälgimiseks.
10.2 Iga andurseade suudab kapi sisemust reaalajas jälgida 24 tundi ööpäevas. Kui indikaatorid saavutavad seatud ohutusväärtused, hakkab juhtimine süsteem teostab nutikalt erinevaid kõrvaldamismeetmeid ja häireid.
10.3 Kui parameetrinäidikud jõuavad seatud väärtusteni, hakkab seire süsteem saadab kliendi teavitamiseks ja meeldetuletamiseks tekstisõnumi.

11

Hädaabi põgenemine

11.1 Avariivalgustuse lambid ja turvaväljapääs personali hõlbustamiseks on kapi ukse kohale paigaldatud indikaatorid evakueerimine hädaolukorras.

12

Erakorraline silmaloputus ja dušš

12.1 Dušši kõrgus on 2100 mm ± 20 mm ja silmaloputusvee kõrgus on 1030mm ± 20mm.
12.2 Silmaloputus ja dušš kasutavad SU304 roostevabast terasest kombineeritud konstruktsiooni, mis talub veesurvet > 5kg/cm².
12.3 See on paigaldatud ühele küljele väljaspool kapi ust ja on ligipääsetav 5S jooksul hädaolukorras.

Toote mudel

Toote parameetrid

GS-GCW

Peamine Kapi mõõtmed (pikkus, laius, kõrgus)

H2800*W3000*L4000mm

H2800*W3000*L6000mm

H2800*W3000*L9000mm

H2800*W3000*L12000mm

See võib olla kohandatud.

(Üldiselt kahekihiline karbistruktuur, mis on valmistatud 2,0 lainepapist)

Plahvatus -kindel konditsioneer

Võimsus: 1,5KW (koos konditsioneeri puldiga). Tagab, et temperatuur kapis jääb kõrgel ajal ohutust madalamaks - soojad suved.

Releed

Pikkus: 260 mm; Kõrgus: 280 mm

Plahvatus - tõend ventilaator

Võimsus: 0,18KW; Õhuhulk: 2280m³/h ventilatsiooni ja õhu jaoks vahetada

Ventilaatori kate + Filtrikast

Varustatud aktiivsöe filtriga puuvillane filtreerimise eesmärgil

Taimer (Plahvatuskindel ventilaatori lüliti)

Ekraan Ekraan

Monitor valvevideote jaoks

Plahvatus - tõendkaamera

Kasutatud aastal koos ekraaniga

Ohutus Lukk

Mõju – vastupidav ukselukk

Gaas Kontsentratsiooni häiresüsteem

Võimeline - kohapeal ja kaughäireid

Välk Varras

Sest piksekaitse

Ümar Plahvatuskindel lamp

Võimsus: 40W; Plahvatuskindel valgustus

Hädaolukord Seadmete kapp

Sisaldab: Kaasaskantavad tulekustutid, tulekindlad tekid, evakuatsioonimaskid jne.

Kuiv - pulberkustutid

Sest hädaabivaru

Tuli - vastupidavad tekid

Sest hädaabivaru

Põgenemine Maskid

Sest hädaabivaru

Peatatud Tulekustutid

Automaatselt aktiveeritakse, kui temperatuur jõuab 68 °C-ni, kandevõimega 4 kg tulekustutusfunktsioon

Kinnitamine Raam

Roostevaba - terasketid, mis sobivad 40L/50L gaasiballoonidele

Anti - libisemine Kaldtee

Valmistatud ruudulised plaadid libisemisvastaseks ja lihtsaks käsitsemiseks

Vihma Varjupaik

Sest kaitseb vihma eest

Plahvatus - tõend jaotuskast

Kogu elektrikarp on valmistatud kvaliteetsetest terasplaatidest ja on suurepärase tulega - ennetustöö. Peamine toitelüliti ja ventilaatori kontroller on paigaldatud kasti sisse.

Staatiline Maandusjuhe

anti- staatilised eesmärgid

Toitejuhe + Tee + Ümar toru

Elektriline seadme toitejuhtmed, kolmesuunalised põlvejuhtmed, kaabel - ümmargune paigutus torud ja konksud

Kasutaja Infokott

Kasutaja kasutusjuhend, vastavussertifikaat, garantiikaart, seadmete nimekiri ja mitmesugused sertifikaadid

Ohutus Märgid

Sest hoiatamise ja meeldetuletamise eesmärgil
